HDMOD-7 | Lemco

Ιδιότητες

Είσοδος HDMI έως 1080p, με υποστήριξη HDCP 1.4
Έξοδος RF συμβατή με DVB-T/C, ATSC, ISDB-T, DTMB
Κωδικοποίηση H.264 με bitrate έως 20 Mbps
Πλήρης δημιουργία transport stream: PAT, PMT, SDT, NIT, EIT
Έλεγχος μέσω Bluetooth εφαρμογής για Android 8 ή νεώτερο & iOS 13 ή νεώτερο
Συμπαγής σχεδίαση με δυνατότητα επιτοίχιας τοποθέτησης
Έξοδος έως 90 dBµV, με ρυθμιζόμενο attenuator
Υψηλή απόδοση MER (>40 dB) για αξιόπιστη RF διανομή
5 χρόνια εγγύηση

Περιγραφή

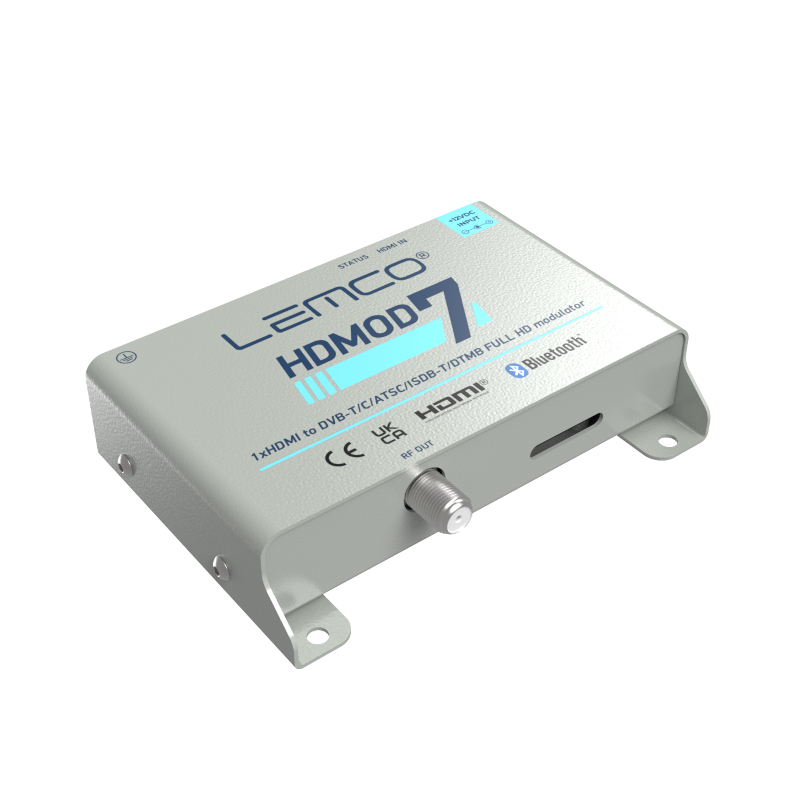

Ο HDMOD-7 είναι ένας ευέλικτος και επαγγελματικός Full HD HDMI modulator που μετατρέπει ένα σήμα HDMI σε ψηφιακή RF έξοδο συμβατή με τα πρότυπα DVB-T, DVB-C, ATSC, ISDB-T και DTMB. Υποστηρίζει αναλύσεις έως και 1080p και κωδικοποίηση H.264, προσφέροντας εξαιρετική ποιότητα εικόνας για επαγγελματικές και εμπορικές εφαρμογές. Ιδανικός για διεθνείς εγκαταστάσεις, ο HDMOD-7 ενσωματώνεται εύκολα σε κάθε RF σύστημα διανομής, με πολλές επιλογές παραμετροποίησης όπως υποστήριξη LCN και ευρύ φάσμα εξόδου RF (50–950 MHz). Διαθέτει Bluetooth 5.0 για εύκολη ρύθμιση μέσω Android ή iOS συσκευών.

Ο HDMOD-7 είναι η ιδανική λύση για τη διανομή περιεχομένου HDMI σε κάθε δίκτυο RF, σε ξενοδοχεία, επαγγελματικούς χώρους ή broadcast εφαρμογές — με διεθνή συμβατότητα και εύκολη εγκατάσταση.

Προδιαγραφές

Είσοδος
Τύπος	1 × HDMI
HDMI loop-through	Όχι
Βύσμα	HDMI Type A

Video
Κωδικοποίηση εικόνας	H.264 AVC
Ανάλυση εισόδου	1920×1080 - 50/60 p & i
Max. bitrate	Έως 20Mpbs
Υποστήριξη HDCP	Ναι, v1.4

H.264 encoder
Output resolution	Έως και 1920×1080
Max. frame rate	Έως και 60 (for 1080i) or έως 30 (for 1080p)
Bit Rate	Έως και 20Mbps
Profile	MP@ML, MP@HL
Levels	Main Level, High Level
Chroma format	Y:Cr:Cb: 4:2:0

Ήχος
Κωδικοποίηση	MPEG1-L2, AAC-LATM,AAC-ADTS, AC-3

Επεξεργασία Transport Stream
Αυτόματο regeneration	NIT, PAT, CAT, SDT, PMTs, EITs tables
Ρυθμιζόμενες παράμετροι	TS ID, Original Network ID, Network ID, Provider Name
Υποστήριξη LCN	Ναι
Πάροχοι LCN	Nordig, ITC/UK, EICTA/Europe, New Zealand

Έξοδος RF
Συχνότητες εξόδου	50…950 MHz
Στάθμη εξόδου	90dBμV
Βύσμα	1 × 75Ω - F, female
Εξασθενητής εξόδου	0, -10, -20dB

DVB-T (OUT)
Bandwidth	7, 8 MHz
Mode	2K, 8K
Constellation	QPSK, 16QAM, 64QAM
Guard interval	1/4, 1/8, 1/16, 1/32
Code rate	1/2, 2/3, 3/4, 5/6, 7/8
MER	> 40dB @ Full Band

DVB-C
Constellation	16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Symbol rate	2.5-8.4 Ms/s
MER	> 40dB @ Full Band

ATSC
Constellation	8-VSB
Bandwidth	6MHz

ISDB-T
Bandwidth	6 MHz
Mode	2K,4K,8K
Constellation	QPSK, 16QAM, 64QAM
Guard interval	1/4, 1/8, 1/16, 1/32
Code rate	1/2, 2/3, 3/4, 5/6, 7/8
MER	> 40dB @ Full Band

DTMB
Bandwidth	2-8 MHz
Mode	2K,4K,8K
Constellation	QPSK,QPSK-NR, 16QAM,32QAM,64QAM
Guard interval	420,945,595
Code rate	4,6,8
Inter Leave	None,240,720
MER	> 40dB @ Full Band

Διεπαφή
Διεπαφή	Bluetooth 5.0
Υποστηριζόμενες πλατφόρμες	Android 8.0 και νεώτερο iOS 13 και νεώτερο

EAN-13
Κωδικός	5213009762854

Γενικά
Τροφοδοσία	+12VDC
Ενεργειακή κατανάλωση	1A max.
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Θερμοκρασία αποθήκευσης	-10 °C έως +70 °C
Υγρασία	Έως 90%
Διαστάσεις	118 × 80 × 28 mm
Βάρος	0.275 Kg
